Hupfer Aluminium Regal N20-GA-FL600 T-300 B-1300

Art.Nr.: HUP-N-20-GA-13-03

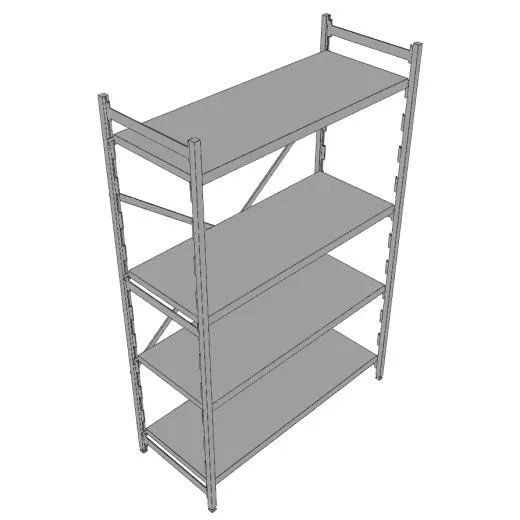

Hupfer Aluminium Regal Norm 20 - T-300 B-1300
mit 4 Aluminium Blechauflagen

Abm.: 1.300x300x1.800 mm B/T/H

Felder: 1 x 1300 mm
4 Auflagen pro Regalfeld

Die Fachlast beträgt bei gleichmäßig verteilter Belastung:

Auflagen Breite 600 - 1.300 mm: 150 kg
Auflagen Breite 1.200 - 1.500 mm: 100 kg

GS-Prüfzeichen !

Aufbauanleitung [PDF] - Hupfer Regalsysteme PDF-Prospekt

Ausführung: Modulares System aus Aluminium und Aluminium Blechauflagen.
Breite beliebig anbaubar, Übereckbau möglich, ohne Werkzeug montierbar.
Werkstoffe, Hygiene und Bauweise gemäß DIN 18868-2. Die Auflagentiefe
ist um ca. 50 mm geringer als die angegebene Regaltiefe. Feldlast: 600 kg
Bei Übereckbau beträgt die Fachlast der tragenden Auflage 70% vom Normalwert.

Regalständer aus zwei Vierkantrohren, 25x25 mm, verpresst, mit stabilisierenden
querlaufenden Rechteckrohren, 40x7 mm. Hygienische Abdichtung mittels höhenver-
stellbaren Schraubfüßen, Verstellbarkeit 25 mm, oberen Abschlusskappen, aus
Kunststoff. Höhenraster 150 mm

Geschlossene Auflage Aluminium aus 1,5 mm Blech, längsseitig 40 mm
abgekantet und nach innen gefalzt, stirnseitig 28 mm abgekantet.

Kreuzverstrebung aus Flachprofil. 25 x 2,0 mm, passend für
alle Auflagenbreiten, mit Befestigungsmaterial.

Dauerhafter Einsatz der Regale bei Belastungsgrenzwerten im Temperaturbereich
von -40°C bis +60°C möglich. Regale Norm-12 und Norm-20 sind kombinierbar.
Optimal geeignet für Hygiene- und Lebensmittelbereiche oder als Regalsystem
in Kühl- und Tiefkühlräumen bzw. Kühl- und Tiefkühlzellen.
Lieferung im zerlegtem Zustand, Montage bauseits.

Abbildungen, teilweise Symbolfoto oder Anwendungsbeispiel !
